Q100346: ஒரு அசெம்பிளி முன்னமைவை உருவாக்கும் போது ஒரு நடைமுறை அடுக்கு அடுக்கின் வரிசையை எவ்வாறு தக்கவைத்துக்கொள்வது

சுருக்கம்

இந்தக் கட்டுரை, Modo 11.0v1 மற்றும் அதற்கு மேற்பட்டவற்றில் ஒரு அசெம்பிளி முன்னமைவை உருவாக்கி சேமிக்கும்போது, ஒரு நடைமுறை அடுக்கு அடுக்கின் வரிசையை எவ்வாறு தக்கவைத்துக்கொள்வது என்பதை விளக்கும்.

ஒரு Modo காட்சியில் உருவாக்கப்பட்ட நடைமுறை அடுக்குகளின் வரிசை, உருப்படி பட்டியல் பலகையின் Mesh Ops தாவலில் காட்டப்படும். ஒரு அடுக்கு அடுக்கு கீழிருந்து மேல் வரை உருவாக்கப்படுகிறது, ஆனால் அது ஒரு சட்டமன்ற முன்னமைவில் பயன்படுத்தப்பட்டால் இந்த உருவாக்க வரிசை தக்கவைக்கப்படாது.

இது எங்கள் பொறியியல் தரவுத்தளத்தில் பதிவுசெய்யப்பட்ட ஒரு அறியப்பட்ட பிழையின் காரணமாகும்: ID 221388 - Deformers தவறான வரிசையில் LXP கோப்புகளில் எழுதப்பட்டுள்ளன.

மேலும் தகவல்

ஒரு சட்டமன்ற முன்னமைவுக்கான நடைமுறை அடுக்கு அடுக்கின் வரிசையைத் தக்கவைத்து, மேலே குறிப்பிடப்பட்ட பிழையைச் சரிசெய்ய, நீங்கள் முழு அடுக்கையும் ஒரு டிஃபார்ம் கோப்புறையில் தொகுத்து, பின்னர் அதைச் சேமிப்பதற்கு முன் இந்த டிஃபார்ம் கோப்புறையைச் சேர்க்க வேண்டும்.

இதைச் செய்ய, கீழே உள்ள வழிமுறைகளைப் பின்பற்றவும்:

1. மெஷ் ஆப்ஸ் தாவலில், கீழ் நடைமுறை அடுக்கைத் தேர்ந்தெடுக்கவும்.


2. தேர்ந்தெடுக்கப்பட்ட அடுக்கின் மீது வலது கிளிக் செய்து, Place in Folder விருப்பத்தைத் தேர்ந்தெடுக்கவும். இது கீழ் அடுக்கை நடைமுறை அடுக்கு அடுக்கின் மேலே உள்ள Deform கோப்புறையில் வைக்கும். அசல் அடுக்கு வரிசை தற்காலிகமாக ஒழுங்கற்றதாக இருக்கும்.


3. மீதமுள்ள நடைமுறை அடுக்குகளை மேலிருந்து கீழாக Shift-select செய்யவும், பின்னர் இந்தத் தேர்வை Deform கோப்புறையில் இழுத்து, ஒற்றை அடுக்குக்கு மேலே வைக்கவும். அசல் அடுக்கு வரிசை இப்போது மீட்டமைக்கப்படும்.


4. அமைவு தளவமைப்பிற்கு மாறி, டிஃபார்ம் கோப்புறையை ஸ்கீமேடிக் வியூபோர்ட்டிற்குள் இழுத்து, அதை செயலில் உள்ள அசெம்பிளியில் சேர்க்கவும்.


5. Assembly-ஐ சேமிக்க, Schematic Viewport- ல் மேல்நோக்கிய அம்புக்குறி ஐகானைத் தேர்ந்தெடுப்பதன் மூலம் Workspace Overview பார்வைக்குத் திரும்பவும். பின்னர், உங்கள் Assembly- யில் வலது கிளிக் செய்து Save Assembly Preset... என்பதைத் தேர்ந்தெடுக்கவும்.

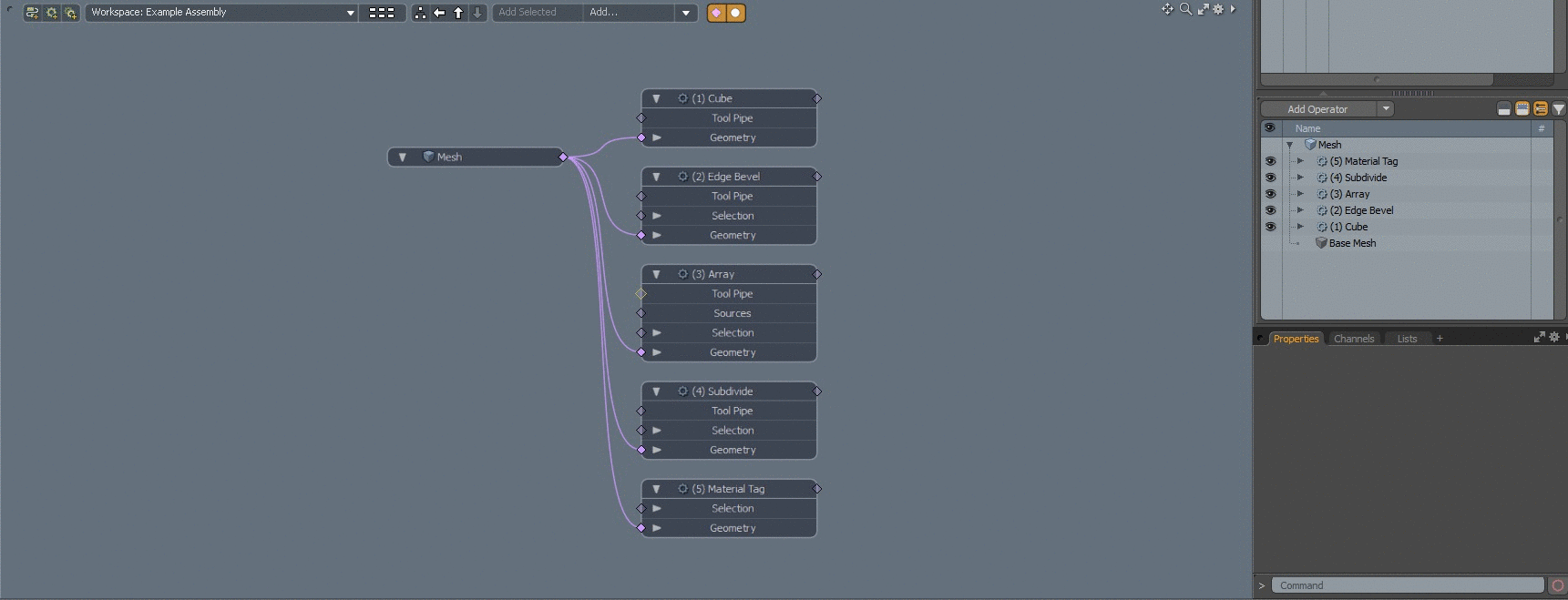

படம் 1: Modo நிரூபிக்கப்பட்ட பட்டியலிடப்பட்ட படிகள்

மேலும் உதவி

மேலே உள்ள படிகளைச் செய்வதில் ஏதேனும் சிக்கல்கள் ஏற்பட்டால், தயவுசெய்து ஒரு ஆதரவு டிக்கெட்டைத் திறந்து, நீங்கள் சந்திக்கும் சிக்கல்களையும், இதுவரை நீங்கள் எடுத்த சரிசெய்தல் படிகளையும் எங்களுக்குத் தெரியப்படுத்துங்கள். இதை எப்படி செய்வது என்பது பற்றிய கூடுதல் தகவலுக்கு, பின்வரும் கட்டுரையைப் பார்க்கவும்: Q1000064: ஆதரவு டிக்கெட்டை எவ்வாறு உயர்த்துவது.
