증상

커브/폴리라인을 Wavefront .OBJ 파일 형식으로 내보낼 때 Modo "선"이 아닌 "면"을 내보냅니다. 이로 인해 Modo 나 다른 소프트웨어 패키지에서 파일을 열 때 선이 잘못 가져오기될 수 있습니다.

원인

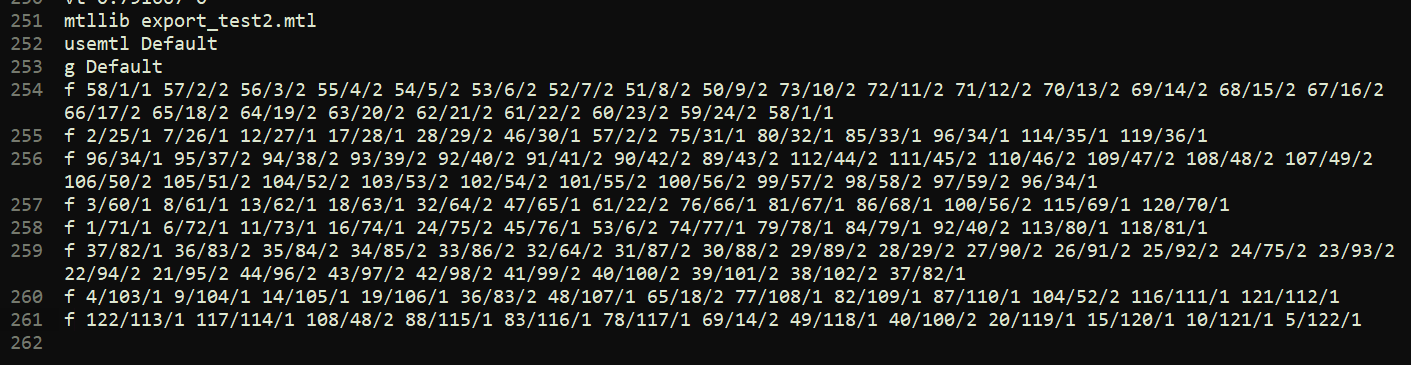

Modo 에서 Wavefront .OBJ 파일을 내보낼 때, "f" 요소 지정 f xx/1 을 갖는 선 항목을 생성합니다. 여기서 "f"는 면을 나타내는 반면, 선 요소 "l"은 선을 나타냅니다. 선 항목의 숫자는 면의 꼭짓점을 나타내며, 3D 공간에서 해당 면/선이 배치되는 위치를 나타냅니다. 내보낸 Wavefront .OBJ 곡선을 텍스트 편집기에서 보면, 다음 스크린샷은 잘못된 면 요소 지정을 가진 앞서 언급한 값의 예를 보여줍니다.

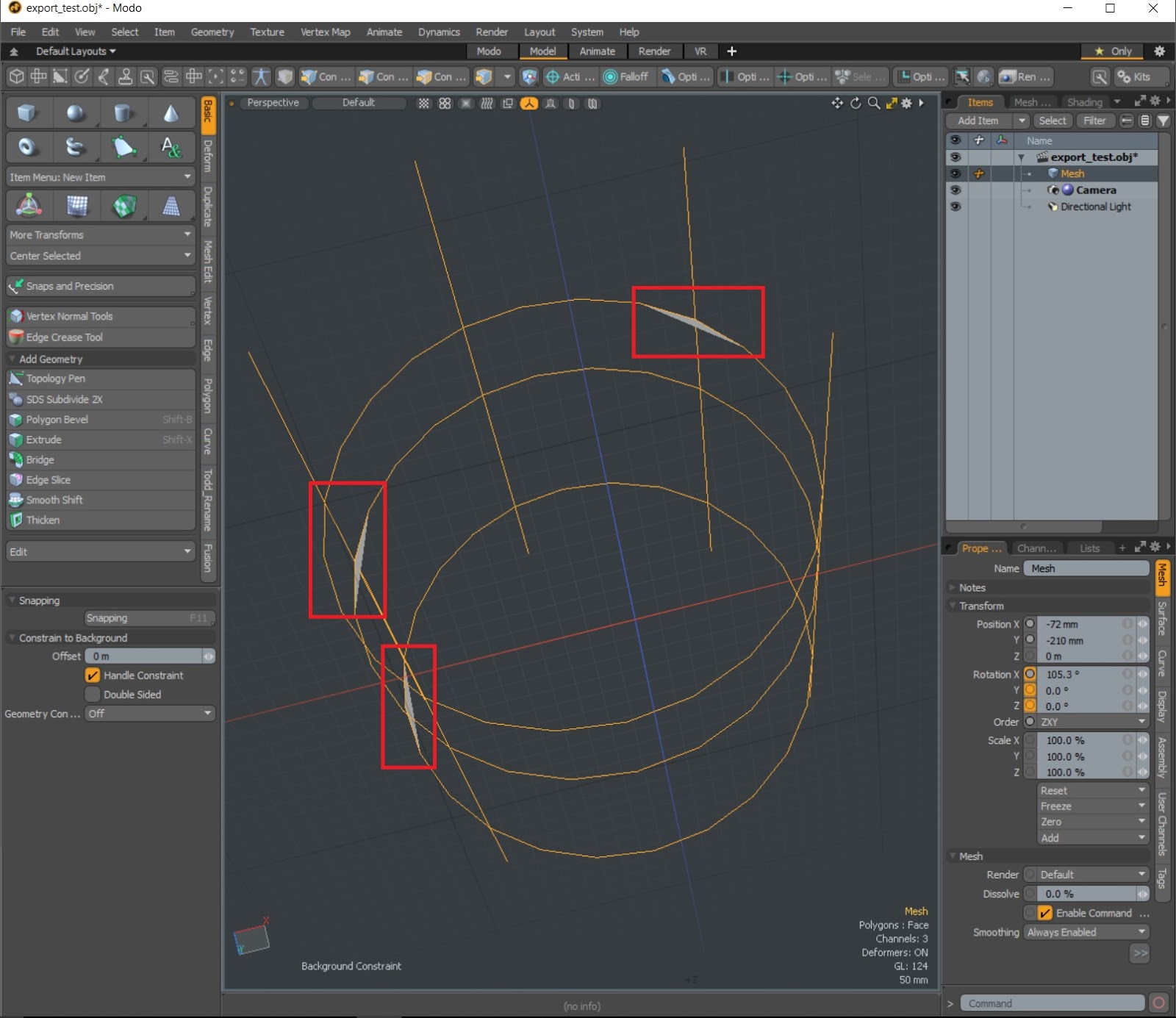

Wavefront .OBJ 파일을 Modo 또는 .OBJ 파일 형식을 지원하는 다른 3D 애플리케이션으로 다시 가져오면 곡선/폴리라인 대신 손상된 폴리곤/면이 표시됩니다. 이는 예상치 못한 현상이며, 다음 스크린샷과 같이 폴리라인/곡선만 내보내려는 경우 워크플로우에 문제를 일으킵니다.

내보내기 문제에 기인한 버그는 다음과 같이 기록되었습니다 : ID 377236 - Modo 에서 곡선을 내보내면 원치 않는 메시 폴리곤이 생성되거나 파일 유형에 따라 가져온 후 누락됩니다.

해결

빠른 해결책은 텍스트 편집기에서 Wavefront .OBJ 파일을 편집하여 면 요소 지정을 제거하고 선 요소 지정으로 바꿔서 올바르게 인제스트하는 것입니다. 이를 위해 다음 단계를 따르세요.

1. Modo 에서 곡선/폴리라인을 내보내고 Waveform .OBJ 파일로 저장합니다.
2. 새로 만든 파일의 복사본을 만들어 백업하세요.
3. 텍스트 편집기 애플리케이션을 열고 Waveform .OBJ 파일을 끌어서 놓아서 읽으세요.
4. "f" 면 요소 f xx/1 xx/1 로 시작하는 모든 줄을 "l" 선 요소 l xx/1 xx/1 로 변경합니다.
5. 텍스트 편집기에서 파일을 저장한 후 기본 설정으로 Modo 로 다시 가져옵니다.

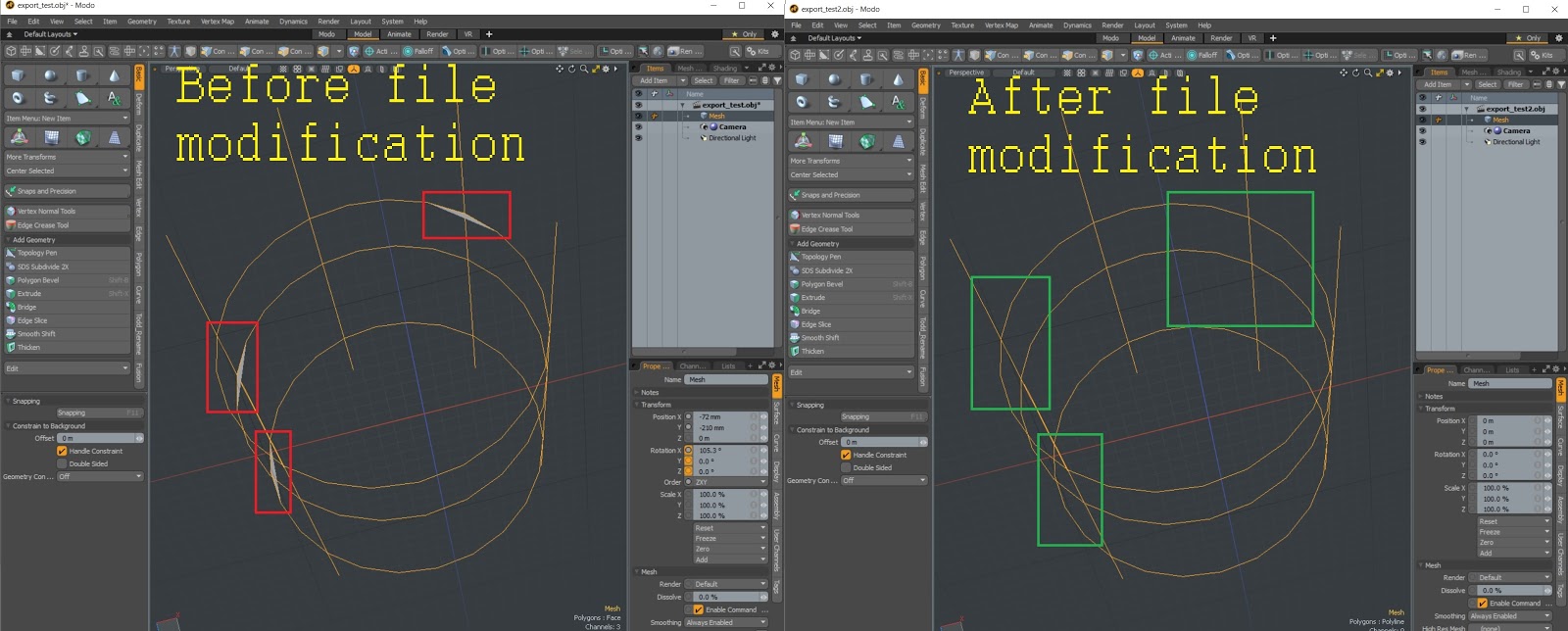

출력 예:

추가 읽기

• .OBJ 파일에 포함된 내용에 대한 추가 정보를 보려면 Wavefront .OBJ 파일에 대한 위키 페이지를 참조하세요 .

• 파일 형식 가져오기 및 내보내기 에 대한 자세한 내용은 Modo 설명서를 참조하세요.

추가 도움말

내보내기와 관련하여 추가적인 어려움이 발생할 경우, 지원 티켓을 개설하여 발생한 문제와 지금까지 취한 문제 해결 단계를 알려주시기 바랍니다.

지원 티켓을 여는 방법에 대한 자세한 내용은 다음 문서를 참조하세요. Q100064: 지원 티켓을 제기하는 방법

예제 파일:

커브 메시 객체 파일의 변경 사항을 검토하려면 첨부 파일을 다운로드하세요. .OBJ 파일은 Windows의 메모장, CentOS의 gedit, macOS의 TextEdit 등 모든 텍스트 편집기에서 열 수 있습니다.
