Q100346: 어셈블리 사전 설정을 생성할 때 절차적 레이어 스택의 순서를 유지하는 방법

요약

이 문서에서는 Modo 11.0v1 이상에서 어셈블리 사전 설정을 만들고 저장할 때 절차적 레이어 스택의 순서를 유지하는 방법을 설명합니다.

Modo 장면에서 생성된 절차적 레이어의 순서는 아이템 목록 팔레트의 메시 작업 탭 에 표시됩니다. 레이어 스택은 아래에서 위로 생성되지만, 어셈블리 프리셋에서 사용되는 경우 이 생성 순서는 유지되지 않습니다.

이는 엔지니어링 데이터베이스에 ID 221388로 기록된 알려진 버그로 인해 발생합니다. LXP 파일에 잘못된 순서로 작성된 변형기

더 많은 정보

어셈블리 사전 설정의 절차적 레이어 스택 순서를 유지하고 위에서 언급한 버그를 해결하려면 전체 스택을 Deform 폴더 에 묶은 다음 저장하기 전에 이 Deform 폴더를 어셈블리 에 포함해야 합니다.

이를 위해 아래 지침을 따르세요.

1. Mesh Ops 탭에서 아래쪽 절차적 레이어를 선택합니다.


2. 선택한 레이어를 마우스 오른쪽 버튼으로 클릭하고 "폴더에 배치" 옵션을 선택합니다. 이렇게 하면 맨 아래 레이어가 절차적 레이어 스택 맨 위의 "변형" 폴더에 배치됩니다. 원래 스택 순서는 일시적으로 흐트러집니다.


3. Shift 키를 누른 채 나머지 절차적 레이어를 위에서 아래로 선택한 다음, 이 선택 영역을 변형 폴더로 드래그하여 단일 레이어 위에 놓습니다. 이제 원래 스택 순서가 복원됩니다.


4. 설정 레이아웃 으로 전환하고 변형 폴더를 Schematic Viewport 로 끌어서 활성 어셈블리 에 추가합니다.


5. 어셈블리를 저장하려면 Schematic Viewport 에서 위쪽 화살표 아이콘을 선택하여 Workspace Overview 뷰로 돌아갑니다. 그런 다음 어셈블리를 마우스 오른쪽 버튼으로 클릭하고 "어셈블리 프리셋 저장..."을 선택합니다.

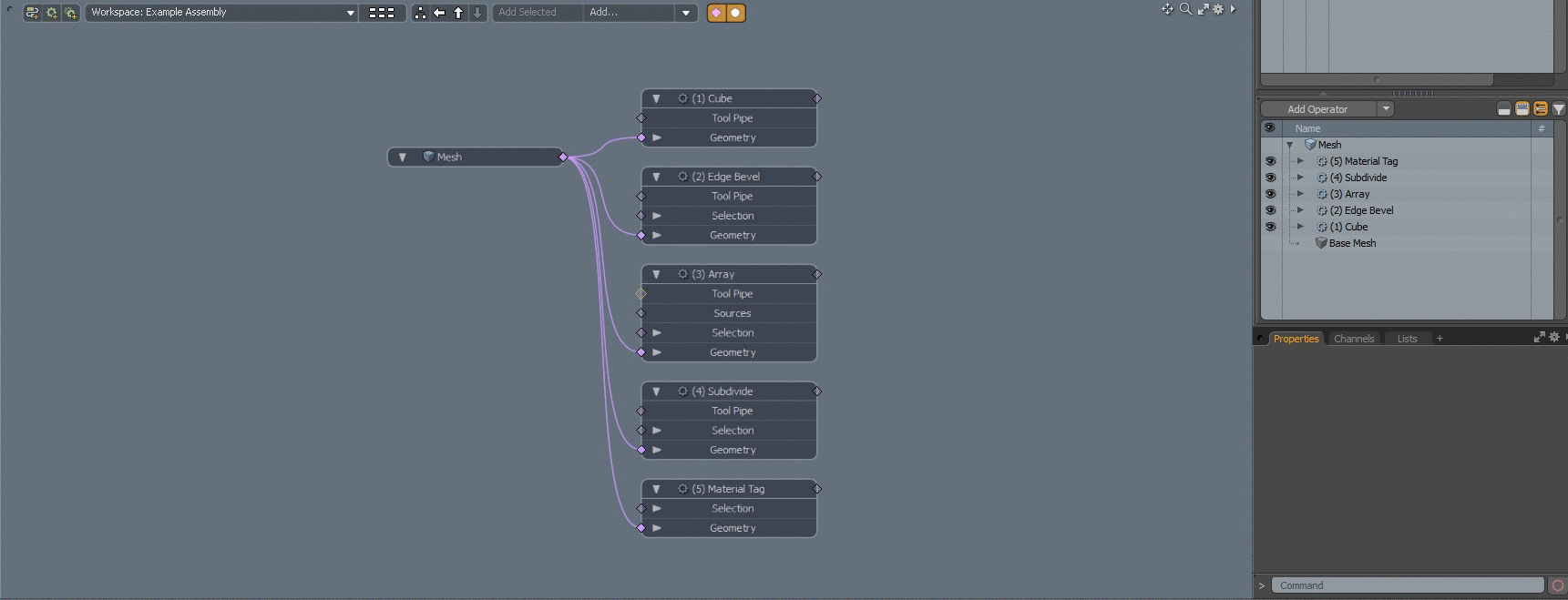

이미지 1: Modo 에서 설명된 단계

추가 도움말

위 단계를 수행하는 데 문제가 발생하면 지원 티켓을 개설하여 발생한 문제와 지금까지 수행한 문제 해결 단계를 알려주세요. 자세한 내용은 다음 문서를 참조하세요. Q1000064: 지원 티켓을 제출하는 방법
