Q100346: アセンブリプリセットを作成するときに手続き型レイヤースタックの順序を保持する方法

まとめ

この記事では、 Modo 11.0v1 以降でアセンブリ プリセットを作成して保存するときに、手続き型レイヤー スタックの順序を保持する方法について説明します。

Modoシーンで作成されたプロシージャルレイヤーの順序は、 「アイテムリスト」パレットの「メッシュ操作」タブに表示されます。レイヤースタックは下から上に作成されますが、アセンブリプリセットで使用する場合、この作成順序は保持されません。

これは、エンジニアリングデータベースに記録されている既知のバグによるものです: ID 221388 - デフォーマーが LXP ファイルに間違った順序で書き込まれました

詳細情報

アセンブリプリセットの手続き型レイヤー スタックの順序を保持し、上記のバグを回避するには、スタック全体をDeform フォルダーにバンドルし、このDeform フォルダーをアセンブリに含めてから保存する必要があります。

これを行うには、以下の手順に従ってください。

1. Mesh Opsタブで、一番下のプロシージャル レイヤーを選択します。


2. 選択したレイヤーを右クリックし、 「フォルダに配置」オプションを選択します。これにより、最下層のレイヤーがプロシージャルレイヤースタックの最上部にある「変形」フォルダに配置されます。元のスタック順序は一時的に乱れます。


3. Shiftキーを押しながら残りのプロシージャルレイヤーを上から下まで選択し、 Deformフォルダにドラッグして、先ほど作成したレイヤーの上に配置します。これで元のスタック順序が復元されます。


4. セットアップ レイアウトに切り替えて、 DeformフォルダーをSchematic Viewportにドラッグし、アクティブなアセンブリに追加します。


5. アセンブリを保存するには、スケマティックビューポートで上向き矢印アイコンを選択してワークスペース概要ビューに戻ります。次に、アセンブリを右クリックし、 「アセンブリプリセットを保存...」を選択します。

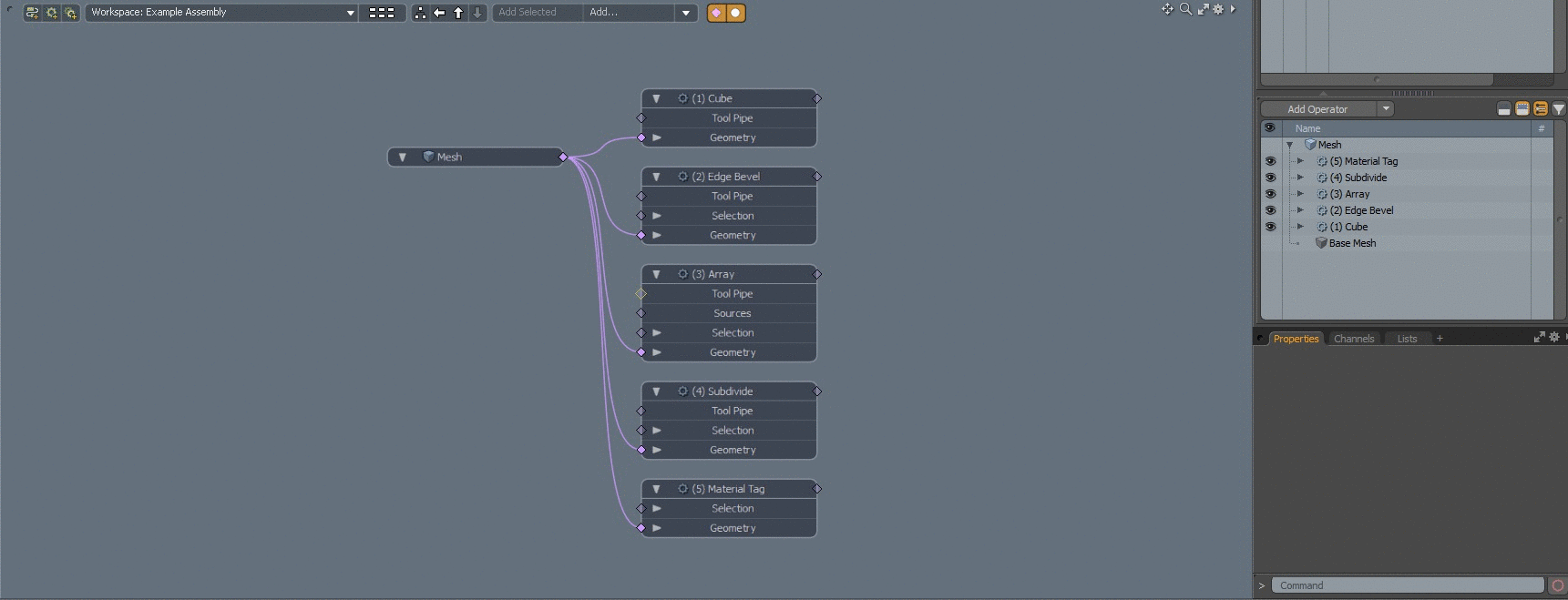

画像1: Modoで説明されている手順

さらなる支援

上記の手順を実行中に問題が発生した場合は、サポートチケットを作成し、発生している問題の内容とこれまでに行ったトラブルシューティング手順をお知らせください。サポートチケットの作成方法の詳細については、次の記事をご覧ください： Q1000064：サポートチケットの発行方法。
