लक्षण
वेवफ़्रंट .OBJ फ़ाइल फ़ॉर्मेट में कर्व्स/पॉलीलाइन्स एक्सपोर्ट करते समय, Modo "लाइन्स" के बजाय "फेसेस" एक्सपोर्ट करता है। इससे फ़ाइल को Modo या अन्य सॉफ़्टवेयर पैकेज में खोलने पर लाइनें गलत तरीके से इम्पोर्ट हो सकती हैं।
कारण

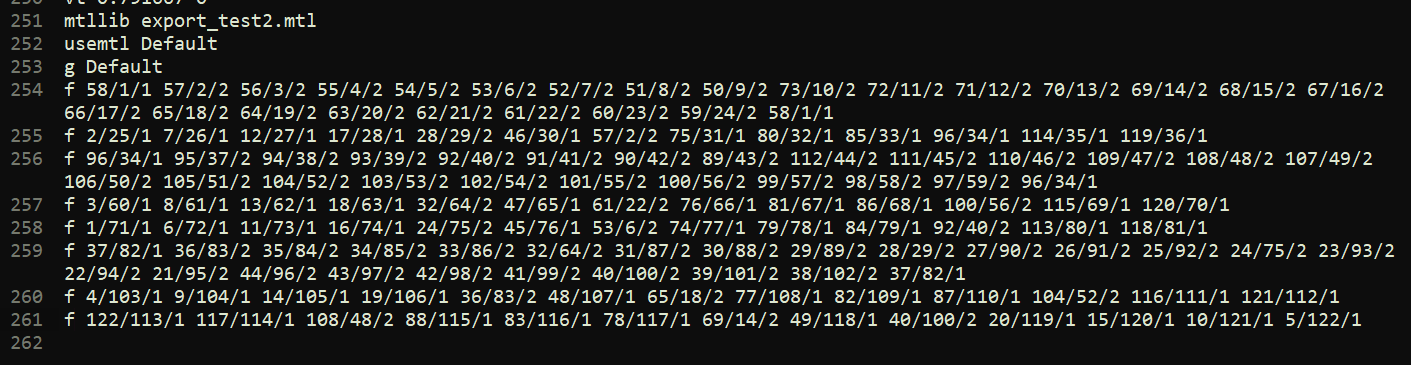

जब Modo वेवफ्रंट .OBJ फ़ाइल निर्यात करता है, तो यह "f" तत्व पदनाम f xx/1 के साथ एक लाइन आइटम उत्पन्न करता है, जहाँ "f" रेखाओं के लिए लाइन तत्व "l" के बजाय चेहरों का प्रतिनिधित्व करता है। लाइन आइटम में संख्याएँ चेहरे के शीर्षों को दर्शाती हैं, और एक 3D स्पेस में यह निर्धारित करती हैं कि वह चेहरा/रेखा कहाँ स्थित है। निर्यातित वेवफ्रंट .OBJ वक्रों को टेक्स्ट एडिटर में देखने पर, निम्न स्क्रीनशॉट गलत फेस एलिमेंट पदनाम वाले उपरोक्त मानों का एक उदाहरण प्रदर्शित करता है:

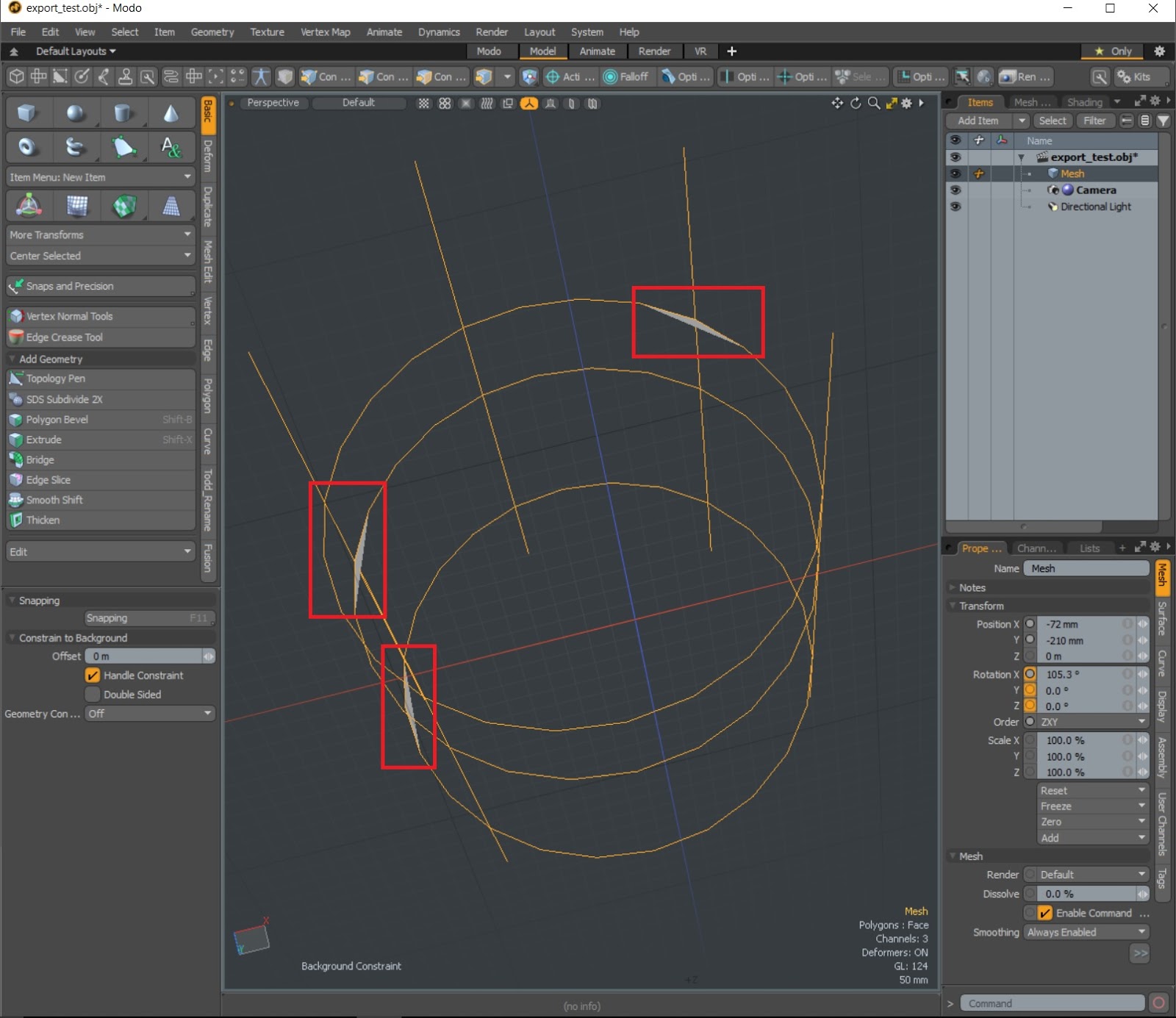

वेवफ़्रंट .OBJ को Modo या .OBJ फ़ाइल फ़ॉर्मेट का समर्थन करने वाले अन्य 3D अनुप्रयोगों में वापस आयात करते समय, वक्रों/पॉलीलाइनों के स्थान पर दूषित पॉली/फ़ेस प्रदर्शित होते हैं। यह व्यवहार अप्रत्याशित है और केवल पॉलीलाइनों/वक्रों को निर्यात करने की इच्छा होने पर वर्कफ़्लो को बाधित करता है, जैसा कि अगले स्क्रीनशॉट में दिखाया गया है:
निर्यात समस्या के लिए जिम्मेदार बग को इस प्रकार लिखा गया है : ID 377236 - Modo में कर्व्स निर्यात करने से अवांछित मेश पॉलीज़ बनते हैं या आयात के बाद गायब हो जाते हैं, जो फ़ाइल प्रकार पर निर्भर करता है।
संकल्प
एक त्वरित समाधान यह है कि वेवफ्रंट .OBJ फ़ाइल को टेक्स्ट एडिटर में संपादित करके, सही इंजेस्टिंग के लिए फेस एलिमेंट के पदनाम को हटाकर लाइन एलिमेंट के पदनाम से बदल दिया जाए। ऐसा करने के लिए, कृपया नीचे दिए गए चरणों का पालन करें:
- Modo से वक्र/पॉलीलाइन्स को निर्यात करें और इसे वेवफॉर्म .OBJ फ़ाइल के रूप में सहेजें।
- नई बनाई गई फ़ाइल की प्रतिलिपि बनाकर उसका बैकअप लें।
- कोई भी टेक्स्ट एडिटर एप्लीकेशन खोलें और Waveform .OBJ फ़ाइल को पढ़ने के लिए उसे ड्रैग और ड्रॉप करें।
- "f" फेस तत्व
f xx/1 xx/1से शुरू होने वाली किसी भी लाइन को "l" लाइन तत्वl xx/1 xx/1में बदलें। - फ़ाइल को टेक्स्ट एडिटर से सेव करें और उसे डिफ़ॉल्ट सेटिंग्स के साथ Modo में पुनः आयात करें।

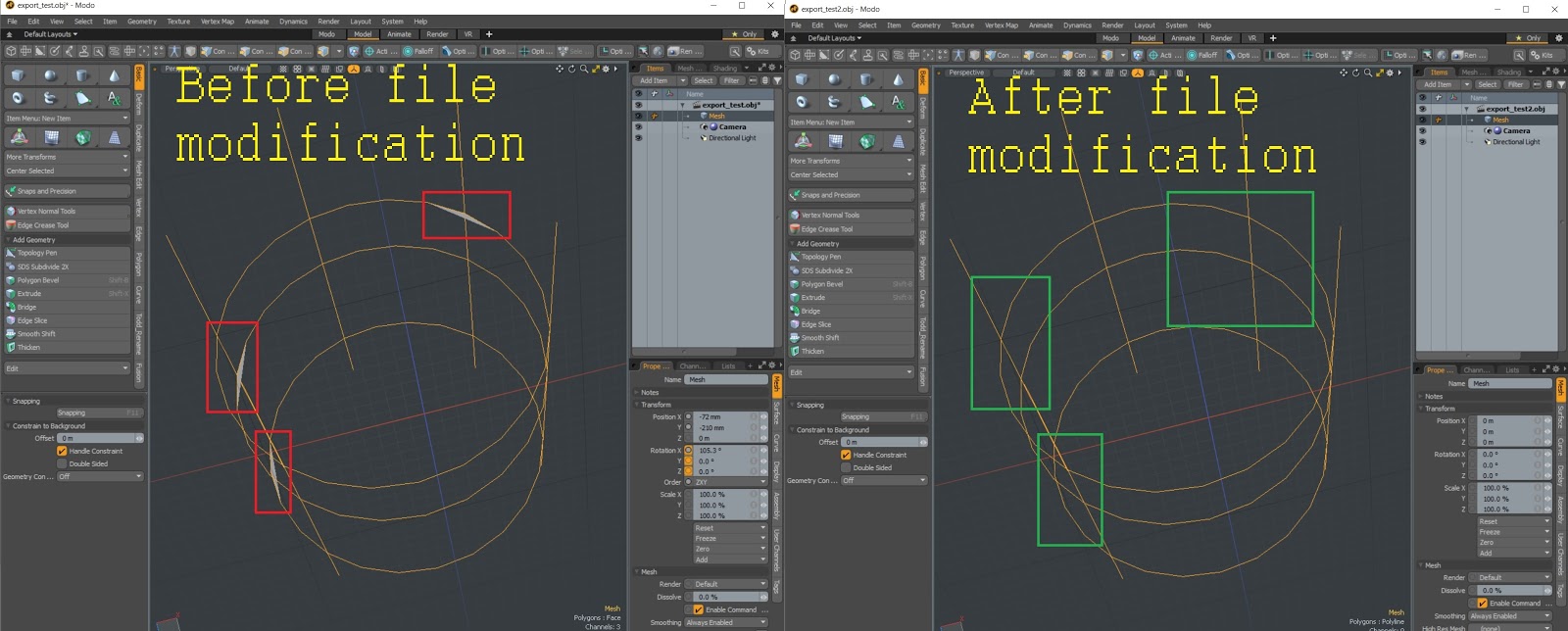

उदाहरण आउटपुट:
अग्रिम पठन
- .OBJ फ़ाइल में क्या होता है, इस पर अतिरिक्त जानकारी के लिए कृपया वेवफ़्रंट .OBJ फ़ाइलों के लिए विकी पृष्ठ देखें ।
- फ़ाइल स्वरूपों के आयात और निर्यात के बारे में अधिक जानकारी Modo दस्तावेज़ में उपलब्ध है।
आगे की सहायता
यदि आपको निर्यात करने में और अधिक कठिनाई हो रही है, तो कृपया एक समर्थन टिकट खोलें और हमें बताएं कि आपको क्या समस्या आ रही है तथा आपने अब तक क्या समस्या निवारण कदम उठाए हैं।
सपोर्ट टिकट खोलने के तरीके के बारे में अधिक जानकारी के लिए, कृपया हमारा लेख देखें: Q100064: सपोर्ट टिकट कैसे खोलें
उदाहरण फ़ाइल:
कर्व्स मेश ऑब्जेक्ट फ़ाइल में किए गए परिवर्तनों की समीक्षा के लिए कृपया अनुलग्नक डाउनलोड करें। आप .OBJ फ़ाइलों को किसी भी टेक्स्ट एडिटर में खोल सकते हैं, जैसे विंडोज़ पर नोटपैड, CentOS पर gedit, या macOS पर TextEdit।
