सारांश
यह आलेख बताएगा कि Modo 11.0v1 और इसके बाद के संस्करण में असेंबली प्रीसेट बनाते और सहेजते समय प्रक्रियात्मक परत स्टैक के क्रम को कैसे बनाए रखा जाए।
Modo दृश्य में निर्मित प्रक्रियात्मक परतों का क्रम आइटम सूची पैलेट के मेश ऑप्स टैब में प्रदर्शित होता है। एक परत स्टैक नीचे से ऊपर की ओर बनाया जाता है, लेकिन यदि इसे असेंबली प्रीसेट में उपयोग किया जाता है, तो यह निर्माण क्रम बरकरार नहीं रहेगा।
यह हमारे इंजीनियरिंग डेटाबेस में दर्ज एक ज्ञात बग के कारण है: ID 221388 - डिफॉर्मर्स को LXP फ़ाइलों में गलत क्रम में लिखा गया है
अधिक जानकारी
असेंबली प्रीसेट के लिए प्रक्रियात्मक परत स्टैक के क्रम को बनाए रखने और उपर्युक्त बग को हल करने के लिए, आपको पूरे स्टैक को एक डिफॉर्म फ़ोल्डर में बंडल करना होगा और फिर इसे सहेजने से पहले असेंबली में इस डिफॉर्म फ़ोल्डर को शामिल करना होगा।
ऐसा करने के लिए कृपया नीचे दिए गए निर्देशों का पालन करें:
- मेश ऑप्स टैब में, निचली प्रक्रियात्मक परत का चयन करें।
- चयनित परत पर राइट-क्लिक करें और " फ़ोल्डर में रखें" विकल्प चुनें। इससे निचली परत, प्रक्रियात्मक परत स्टैक के शीर्ष पर एक विकृत फ़ोल्डर में आ जाएगी। मूल स्टैक क्रम अस्थायी रूप से अव्यवस्थित हो जाएगा।
- शेष प्रोसीजरल लेयर्स को ऊपर से नीचे तक Shift-select करें और फिर इस चयन को Deform फ़ोल्डर में ड्रैग करके सिंगल लेयर के ऊपर रखें। अब मूल स्टैक क्रम बहाल हो जाएगा।
- सेटअप लेआउट पर स्विच करें और डिफॉर्म फ़ोल्डर को सक्रिय असेंबली में जोड़ने के लिए उसे स्कीमैटिक व्यूपोर्ट में खींचें।
- असेंबली को सहेजने के लिए, स्कीमैटिक व्यूपोर्ट में ऊपर की ओर तीर वाले आइकन को चुनकर वर्कस्पेस ओवरव्यू दृश्य पर वापस जाएँ। फिर, अपनी असेंबली पर राइट-क्लिक करें और "असेंबली प्रीसेट सहेजें" चुनें...

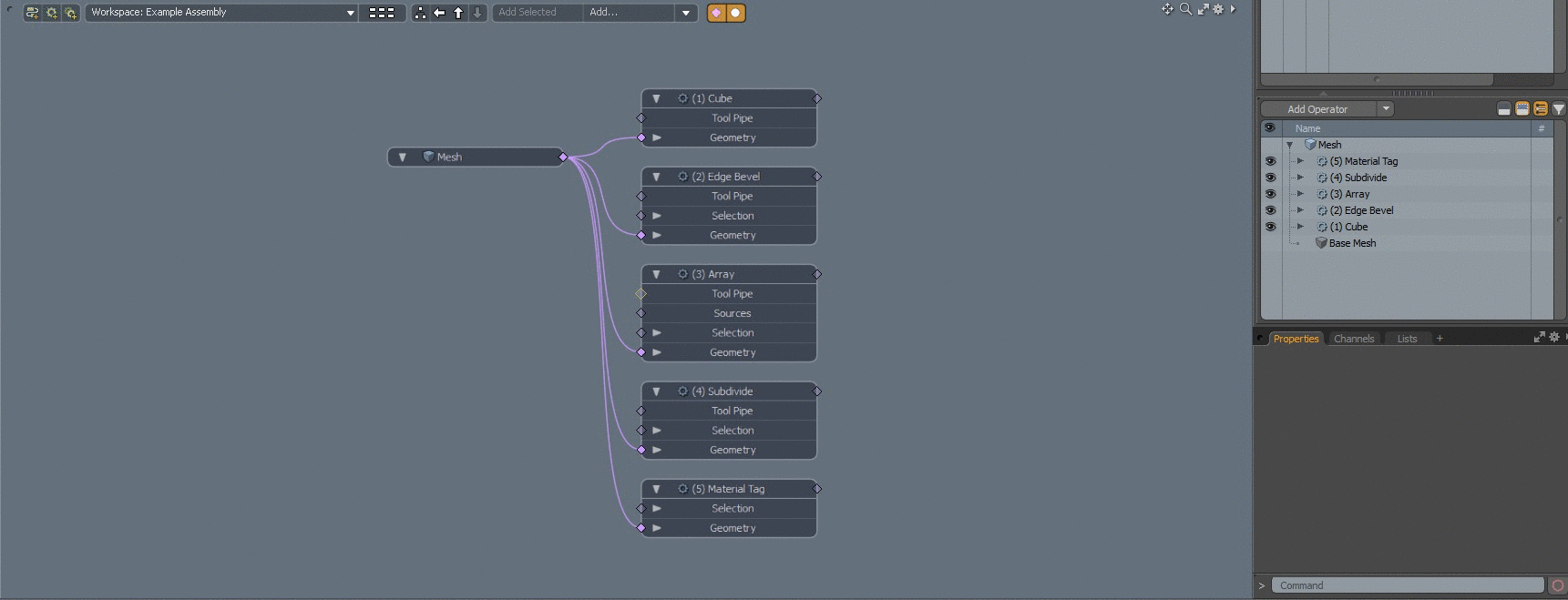

चित्र 1: Modo में प्रदर्शित सूचीबद्ध चरण
आगे की सहायता
यदि आपको उपरोक्त चरणों का पालन करते समय कोई समस्या आती है, तो कृपया एक सहायता टिकट खोलें और हमें बताएँ कि आपको क्या समस्याएँ आ रही हैं और आपने अब तक क्या समस्या निवारण कदम उठाए हैं। ऐसा करने के तरीके के बारे में अधिक जानकारी के लिए, कृपया निम्नलिखित लेख देखें: Q1000064: सहायता टिकट कैसे दर्ज करें।
