Q100346：创建装配预设时如何保留程序图层堆栈的顺序

概括

本文将解释在Modo 11.0v1 及更高版本中创建和保存装配体预设时如何保留程序图层堆栈的顺序。

在Modo场景中创建的程序图层的顺序显示在“项目列表”面板的“网格操作”选项卡中。图层堆栈是从下到上创建的，但如果在装配预设中使用，则不会保留此创建顺序。

这是由于我们的工程数据库中记录了一个已知错误： ID 221388 - Deformers 以错误的顺序写入 LXP 文件

更多信息

要保留装配预设的程序图层堆栈的顺序并解决上述错误，您必须将整个堆栈捆绑在变形文件夹中，然后在保存之前将此变形文件夹包含在装配中。

为此，请按照以下说明操作：

1. 在“Mesh Ops”选项卡中，选择底部的程序层。


2. 右键单击所选图层，然后选择“放入文件夹”选项。这会将底层放置在程序图层堆栈顶部的变形文件夹中。原来的堆叠顺序会暂时被打乱。


3. 按住 Shift 键并从上到下选择剩余的程序图层，然后将此选区拖动到“变形”文件夹中，将其放置在单个图层上方。现在将恢复原始堆栈顺序。


4. 切换到设置布局并将变形文件夹拖到原理图视口中以将其添加到活动装配中。


5. 要保存装配体，请通过选择原理图视口中的向上箭头图标返回到工作区概览视图。然后，右键单击您的装配体并选择保存装配体预设...

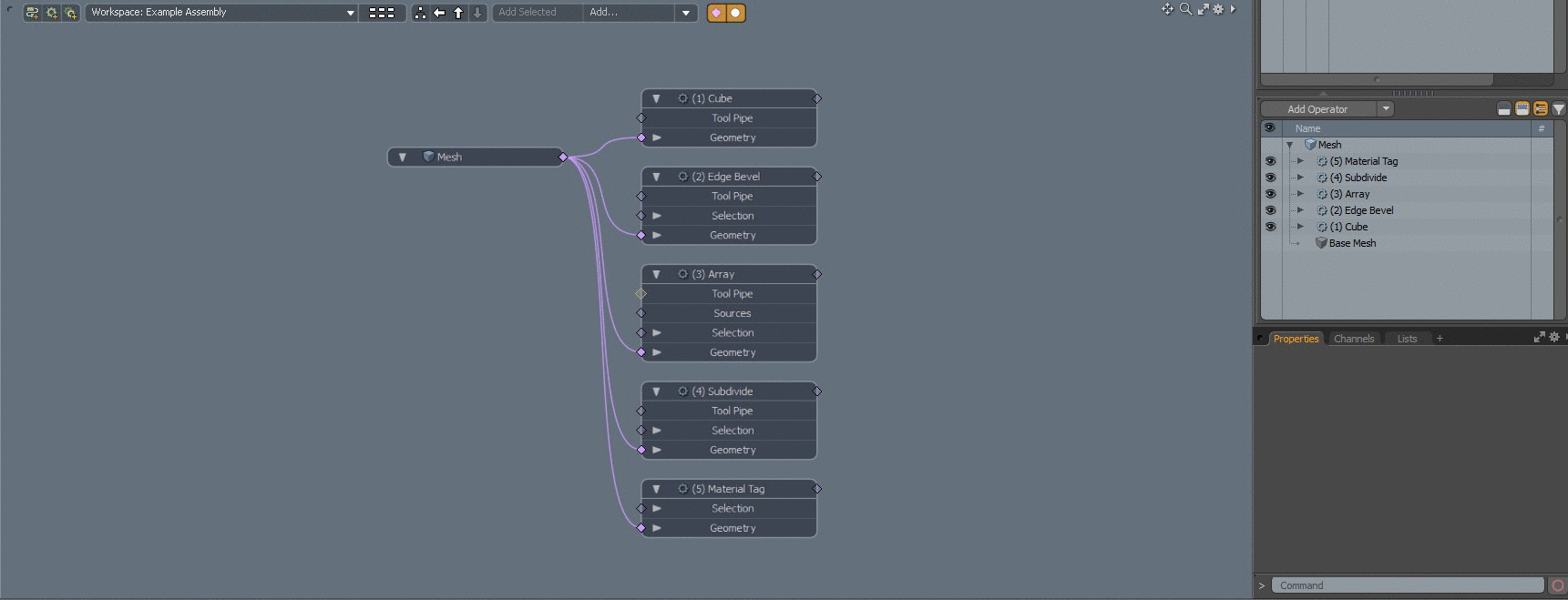

图 1： Modo中演示的列出的步骤

进一步的帮助

如果您在执行上述步骤时遇到任何问题，请打开支持票证，让我们知道您遇到的问题以及您迄今为止采取的故障排除步骤。有关如何执行此操作的更多信息，请参阅以下文章： Q1000064：如何提出支持票证。
