Q100268：如何在 Katana 中将对象用作 Arnold 网格光源

概括

本文解释了如何在Katana中使用几何体作为光源。

有关网格灯光的更多信息，请参阅《 Arnold for Katana用户指南》中的“网格灯光”部分。如果您熟悉网格灯光，并且能够在Katana中设置一个简单的示例，那么您可以在文章Q100269：《如何在Katana中设置纹理化的 Arnold 网格灯光》中找到更高级的纹理化 Arnold 网格灯光设置方法。

更多信息

为了说明 Arnold 和Katana网格灯光设置，本文提供了一个示例场景，并详细解释了如何一步一步地搭建这个场景。

场景设置

1. 为了设置我们将要照明的简单示例场景（见附件），请创建以下内容：
   - 一个 CameraCreate 节点
   - 一个类型为多边形球体的PrimitiveCreate节点。
   - 一个类型为cube的 PrimitiveCreate 节点
   - 一种名为BoxMaterial 的材质，具有 Arnold标准表面类型


2. 合并步骤 1 中创建的所有节点。


3. 从合并节点查看场景，并通过查看器中的摄像机进行观察。


4. 调整立方体图元的大小，使球体位于其内部。
   注意：这是为了捕捉球体发出的光线，使其在场景中可见。


5. 在 Merge 节点之后添加 MaterialAssign 节点，并将 BoxMaterial 分配给盒子。


6. 添加一个 GafferThree 节点。右键单击>添加>灯光，添加新灯光。


7. 在 GafferThree 中转到材质选项卡，并添加Arnold 网格灯光。

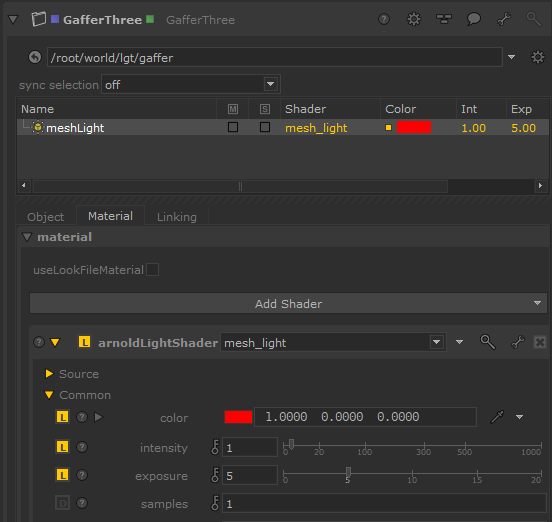

8. 在网格光照着色器的源参数中，将网格设置为球体的场景图位置。按如下方式更改曝光和采样参数的值：




9. 添加一个 RenderSettings 节点，并将渲染器更改为 Arnold。现在右键单击 RenderSettings 节点 >预览渲染，即可看到红光影响盒子内部。

   注意：至此，您已创建了一个可运行的网格光源示例，其中球体作为网格光源照亮了盒子内部。您应该在渲染图中看到盒子内部被照亮为红色，但球体本身仍然是白色的。这是因为将物体用作网格光源并不会改变物体的表面着色器。

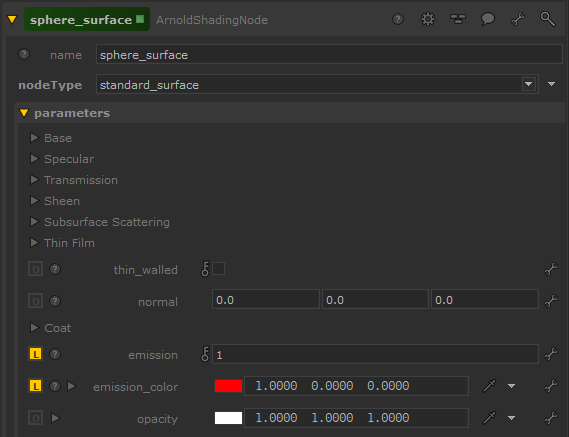

10. 为了使球体表面匹配，创建一个名为SphereMaterial的材质，其standard_surface类型为 ，发射值设置为 1，发射颜色设置为红色，并将其合并到节点图的顶部。SphereMaterial的参数应如下所示：




11. 在之前创建的第一个 MaterialAssign 节点之后插入另一个 MaterialAssign 节点，并将 SphereMaterial 属性分配给球体。现在，如果您再次从 RenderSettings 节点预览渲染，您应该会看到球体发出红光并照亮了方框。


    附件中的示例场景是按照上述步骤在Katana 5.0v4 和 KtoA 4.1.3.3 中创建的，可以作为在 Arnold 和Katana中使用网格灯光的参考。

    注意：我们目前已知 KtoA 4.3.1.0 及更高版本中存在一个问题，会导致网格灯光导致渲染崩溃。
